產品說明
Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥：錐齒輪傳動、對夾式連接形式，明桿平行式剛性單閘板，閥座密封面材料為合成橡膠或聚四氟乙烯，公稱壓力 PN6~PN10，閥體材料為灰鑄鐵的平板閘閥（漿液閥）。
產品性能參數
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
|---|---|---|---|---|
| Z573X-6 | 6 | 0.6 | ≤120 | 煤漿、糖漿、紙漿、泥漿、污水礦渣等 |
| Z573X-10 | 10 | 1.0 |
產品零部件材料
| 型號 | 材料 | |||||
|---|---|---|---|---|---|---|
| 閥體 | 閘板 | 閥體密封圈 | 閥桿 | 支架 | 填料 | |
| Z573X-6 | 灰鑄鐵 | 鉻鎳鉬鈦不銹鋼 | 合成橡膠或聚四氟乙烯 | 鉻不銹鋼 | 碳素鋼 | 聚四氟乙烯 |
| Z573X-10 | ||||||
產品外形及結構尺寸
| DN | L | D1 | D2 | H | L0 | D0 | M | |
|---|---|---|---|---|---|---|---|---|
| PN6 | PN10 | |||||||
| 50 | 40 | 100 | 125 | 300 | 400 | 250 | M16 | |
| 65 | 40 | 120 | 145 | 310 | 400 | 250 | M16 | |
| 80 | 40 | 135 | 160 | 335 | 400 | 250 | M16 | |
| 100 | 50 | 155 | 180 | 390 | 400 | 250 | M16 | |
| 125 | 50 | 185 | 210 | 430 | 400 | 250 | M16 | |
| 150 | 60 | 210 | 240 | 505 | 400 | 250 | M20 | |
| 200 | 60 | 265 | 295 | 570 | 400 | 250 | M20 | |
| 250 | 70 | 320 | 350 | 715 | 420 | 300 | M20 | |
| 300 | 70 | 80 | 368 | 400 | 820 | 420 | 300 | M20 |
| 350 | 80 | 90 | 428 | 460 | 920 | 420 | 300 | M20 |
| 400 | 80 | 120 | 482 | 515 | 1050 | 420 | 300 | M22 |
| 450 | 90 | 120 | 532 | 565 | 1160 | 420 | 300 | M22 |
| 500 | 100 | 130 | 585 | 320 | 1270 | 420 | 300 | M22 |
| 600 | 100 | 140 | 685 | 725 | 1520 | 420 | 300 | M27 |
| 700 | 100 | 140 | 800 | 840 | 1750 | 420 | 300 | M27 |
| 800 | 120 | 150 | 905 | 950 | 1990 | 420 | 300 | M30 |
| 900 | 120 | 150 | 1005 | 1050 | 2200 | 420 | 300 | M30 |

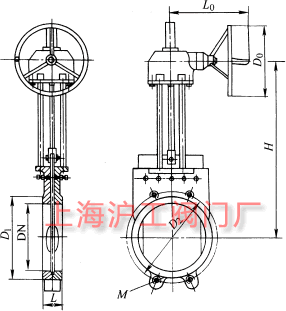

產品外形及結構尺寸示意圖
聲明：本文中所有文字、數據、圖片均只適用于參考，Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
