摘要:介紹了一種根據喉管射流原理研制的在自來水工業中應用的新型防凍裝置。

關鍵詞喉管射流防凍閥

1 引言

在我國北方地區,冬季最低氣溫大都在 -30℃ ~ -20℃ 之間,個別地區可達 -40℃,大地凍層深度一般在 0.5 m ~ 1.5 m 之間,這對于農村和城市冬季用水是個很大的困難。目前,在自來水工業中,現有的防凍裝置或者結構復雜、價格較高;或者滴漏嚴重,使用效果不理想。我們根據喉管射流原理研制成功的 FDJ-100-I 型射流防凍閥,克服了上述防凍裝置的缺點,具有良好的防凍效果。

2 結構及工作原理

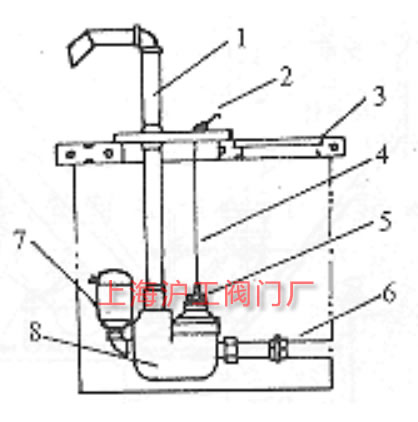

如圖 1 所示:主要由進水管 6、截止閥 5、射流閥 8、儲水罐 7、出水管 1 和腳踏板 2 組成。進水管 6 與水塔或供水壓力罐相通。射流閥 8、儲水罐 7、截止閥 5 和進水管 6 均安裝在地下保溫室里。

踩下腳踏板 2、帶動拉線 4 使截止閥 5 開啟,水流進入射流閥 8。射流閥 8 內部裝設有一喉管,由于喉管直徑的變細,使水流速度突然加快,并射向出水管。同時,由于水流速度的加快,在喉管處形成一定負壓,儲水罐 7 里的水在負壓及重力作用下被帶入出水管 1 一起射出。

松開腳踏板 2,截止閥 5 在彈簧作用下復位,水塔或壓力罐來水被中斷,出水管 1 中的存水通過喉管回水口進入儲水罐 7。保證了大地凍層內的出水管 1 中不存水,達到防凍目。

PDJ-100-I 型射流防凍閥(圖 1)

3 測試結果

測試結果見下表。

測試結果表
供水壓力 / MPa 儲水罐里的水全部抽走所需時間 / s 出水管流量 / L s-1 出水管回水時間
0.05 9.3 0.418 11
0.2 2.93 0.729 10.6
0.3 2.43 0.791 10

4 技術性能

1) 外形尺寸:長 × 寬 × 高 = 300 mm × 70 mm × 1590 mm。

2) 防凍深度為 1 m 以下。

5 特點

1) 結構簡單、緊湊,體積小,制造成本低,防凍效果好,使用方便。

2) 將射流喉管與儲水罐巧妙的結合起來,解決了一般防凍閥的滴漏問題。

3) 每開啟一次,儲水罐里的水就被更新一次,不會造成水質污染和水源浪費。

4) 對供水壓力要求低,適用性能好。

6 應用前景

PDJ-100-I 型射流防凍閥適用于我國北方地區農村和城市的冬季用水。通過改變儲水罐的容積,可以適應不同的防凍深度,市場前景廣闊。
