產品說明

Q641F、Q641Y 型 PN16~PN63 氣動球閥：氣動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料（Q641F）、金屬堆焊鈷基（Q641Y），公稱壓力 PN16~PN63，閥體材料為WCB、CF8、CF8M、合金鋼的球閥。

產品性能參數

Q641F、Q641Y 型 PN16~PN63 氣動球閥主要性能參數
型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質
Q641F-16C	16	1.6	≤180	水、氣、油
Q641F-25	25	2.5
Q641F-40	40	4.0
Q641Y-16C	16	1.6	≤425	水、氣、油含顆粒介質
Q641Y-25	25	2.5
Q641Y-40	40	4.0
Q641F-16P	16	1.6	≤180	硝酸類
Q641F-25P	25	2.5
Q641F-40P	40	4.0
Q641Y-16P	16	1.6	≤450	水、氣、油含顆粒介質
Q641Y-25P	25	2.5
Q641Y-40P	40	4.0
Q641F-16R	16	1.6	≤180	硝酸類
Q641F-25R	25	2.5
Q641F-40R	40	4.0
Q641Y-16R	16	1.6	≤450	水、氣、油含顆粒介質
Q641Y-25R	25	2.5
Q641Y-40R	40	4.0
Q641F-16I	16	1.6	-29~150	水、蒸汽、油品等
Q641F-25I	25	2.5
Q641F-40I	40	4.0
Q641F-63I	63	6.3

返回頁首

產品零部件材料

Q641F、Q641Y 型 PN16~PN63 氣動球閥零部件材料
型號	材料
型號	閥體	閥桿	密封面	填料
Q641F-16C	WCB	2Cr13 304 316 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	PTFE、增強 PTFE	PTFE
Q641F-25
Q641F-40
Q641Y-16C			金屬堆焊鈷基	柔性石墨
Q641Y-25
Q641Y-40
Q641F-16P	CF8	304	PTFE、增強 PTFE	PTFE
Q641F-25P
Q641F-40P
Q641Y-16P			金屬堆焊鈷基	柔性石墨
Q641Y-25P
Q641Y-40P
Q641F-16R	CF8M	316	PTFE、增強 PTFE	PTFE
Q641F-25R
Q641F-40R
Q641Y-16R			金屬堆焊鈷基	柔性石墨
Q641Y-25R
Q641Y-40R
Q641F-16I	合金鋼	不銹鋼	—	—
Q641F-25I
Q641F-40I
Q641F-63I

返回頁首

產品外形及結構尺寸

Q641F、Q641Y 型 PN16 氣動球閥主要外形及結構尺寸
DN	L	D	H	H₁	L₀	重量/kg
15	130	95	185	39	140	6
20	130	105	189	43	140	7
25	140	115	210	48	158	8
32	165	135	265	58	211	12
40	165	145	260	62.5	211	14
50	200	160	295	76	211	18
65	220	180	340	86	268	26
80	250	195	355	100	268	34
100	280	215	430	131	408	61
125	320	245	465	148	408	104
150	360	280	580	173	543	158
200	457	335	710	219	684	276
250	533	405	790	260	684	425
300	610	460	870	305	684	580

返回頁首

Q641F、Q641Y 型 PN25 氣動球閥主要外形及結構尺寸
DN	L	D	H	H₁	L₀	重量/kg
15	140	95	185	39	140	6
20	152	105	189	43	140	7
25	165	115	210	48	158	10
32	178	135	265	58	211	14
40	190	145	283	62.5	211	16
50	216	160	295	76	247	22
65	241	180	340	86	268	34
80	283	195	355	100	268	40
100	305	230	455	134	408	78
125	381	270	515	148	437	130
150	403	300	600	173	543	195
200	419	360	740	223	684	297
250	568	425	920	283	684	460
300	648	485	955	321	684	700

返回頁首

Q641F、Q641Y 型 PN40 氣動球閥主要外形及結構尺寸
DN	L	D	H	H₁	L₀	重量/kg
15	140	95	185	39	140	7
20	152	105	189	43	140	8
25	165	115	210	48	158	11
32	178	135	265	58	211	15
40	190	145	283	62.5	247	19
50	216	160	295	76	247	22
65	241	180	340	86	268	33
80	283	195	380	100	315	44
100	305	230	455	134	408	84
125	381	270	515	148	543	162
150	403	300	600	173	543	197
200	419	375	740	223	684	342
250	568	445	920	283	684	500
300	648	510	955	321	684	705

返回頁首

Q641F、Q641Y 型 PN63 氣動球閥主要外形及結構尺寸
DN	L	D	H	H₁	重量/kg
15	140	105	70	210	—
20	152	130	75	250	7.2
25	165	140	85	261	9
32	178	155	100	262	13
40	190	170	115	294	15
50	216	180	130	352	19
65	241	205	155	398	42
80	283	215	180	461	50
100	305	250	210	488	68
125	381	—	—	—	108
150	403	—	—	—	140

返回頁首

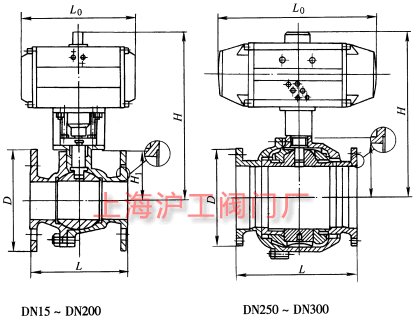

產品外形及結構尺寸示意圖

Q641F、Q641Y 型 PN16~PN63 氣動球閥主要外形及結構尺寸示意圖

返回頁首

聲明：本文中所有文字、數據、圖片均只適用于參考，Q641F、Q641Y 型 PN16~PN63 氣動球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
